CASE-средства и принципы работы с ними

Использование инструментальных средств при проектировании и разработке программного продукта может существенно:

• Сократить сроки разработки
• Уменьшить трудозатраты
• Повысить качество разработки
• Уменьшить количество ошибок

Возможности инструментальных компьютерных средств:

• Систематизация информации о проекте и его компонентах, что облегчает внесение дополнений и изменений, упрощает верификацию проекта
• Визуальное моделирование, позволяющее формировать графический проект в интерактивном режиме с использованием визуальных средств (диаграмм, блок-схем, графов)
• Анализ построенных моделей, включая возможность просчитать стоимостные и временные характеристики различных процессов
• Использование типовых решений — использование ранее накопленного опыта при принятии решений а также использование готовых типовых компонент
• Автоматическое создание компонент системы — например, автоматическая кодогенерация (создание компьютерных программ, баз данных на основе введенных моделей и диаграмм)

Термин CASE

CASE расшифровывается как Computer Aided System Engineering — компьютерная поддержка проектирования систем.

Группы инструментальных средств:

1. Средство управления проектом

Используется для планирования хода выполнения работ, а также для сопровождения проекта.

Основные функции:

• Формирования календарных графиков работ и сетевых графиков
• Управления ресурсами включающее возможность задавать распределение ресурсов между работами во времени, строить диаграммы ресурсов
• Управления затратами, позволяющие рассчитывать финансовые показатели проекта

Пример: Microsoft Project

Одним из наиболее распространённых программных продуктов, предназначенных для управления проектами, является Microsoft Project. На сегодняшний день последняя версия данной программы - MS Project 2002 представляет собой оптимальный набор программных инструментов для управления проектами со стандартным офисным интерфейсом, что является немаловажным фактором для большинства пользователей, работающих с пакетом MS Office.

2. Средства создания диаграмм

Это средство используется на этапах визуализации и при разработке информационной системы нового проекта.

Основные функции:

• Формирование информационной системы
• Формирование информационной модели проекта
• Анализ эффективности организации проекта

Примеры:

Design/IDEF (Meta Software)

Пакет Design/IDEF (Meta Software Corp.) -графическая среда для проектирования и моделирования сложных систем широкого назначения, поддерживающая методологии описания и моделирования системных функций (IDEFO/ SADT), структур и потоков данных в системе (IDEF1, IDEF1X, E-R) и поведения системы (IDEF/CPN).

Пакет Design/IDEF был использован для создания проектов сложнейших систем, связанных с автоматизацией и компьютеризацией производства, управлением и контролем, телекоммуникациями и аэрокосмонавтикой.

Design/IDEF создает словарь данных для хранения всей информации о функциях и структурах данных проекта; формирует 5 типов отчетов, поддерживающих процесс разработки и анализа моделей.

BPWin (Logic Works)

BPwin обладает интуитивно-понятным графическим интерфейсом, быстро и легко осваивается, что позволяет сосредоточиться на анализе самой предметной области, не отвлекаясь на изучение инструментальных средств. BPwin помогает быстро создавать и анализировать модели с целью оптимизации деловых и производственных процессов.

Пример моделирования бизнес-процессов

Моделирование бизнес-процессов страховой компании ЗАО «Макс» осуществлено с помощью программы ALLFUSION PROCESS MODELER V 4.1.

В результате комплексного анализа информационной структуры и бизнес-процессов страховой компании ЗАО «Макс» построена функциональная модель.

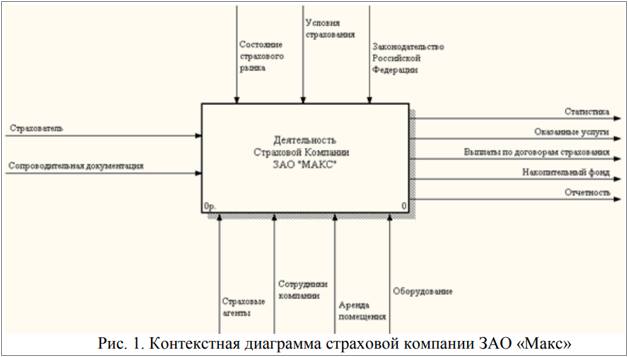

Контекстная диаграмма представляет собой общую деятельность страховой компании.

На данной диаграмме бизнес-процессов страховой деятельности:

• Входная информация: «Страхователь» и «Сопроводительная документация»
• Механизмы (ресурсы): «Страховые агенты, Сотрудники компании, Аренда помещения и Оборудование»
• Управление: «Состояние страхового рынка, Условия страхования и Законодательство РФ»
• Выходы: «Статистические данные, Оказанные услуги, Выплаты по договорам страхования при страховых случаях»

Методологии моделирования в CASE-средствах

• UML (Unified Modeling Language)
• BPMN (Business Process Model and Notation)
• ER-диаграммы (Entity-Relationship)
